ＬＥＤライトパネル

LIGHT PANEL.JP

ＬＥＤライトパネルは、白色ＬＥＤチップを光源に導光板方式の長寿命・省エネのライトパネルです。
弊社のＬＥＤライトパネルは高輝度白色ＬＥＤチップと輝度均一度に優れた導光板を使用して、輝度均一度80％以上、板面の平均照度を3500Lux以上の明るさのあるＬＥＤライトパネルです。
弊社のＬＥＤライトパネルは前開きの羽根が外側に飛び出さない形態ですので、LEDライトパネルを上下、左右に隙間なく並べての設置が出来ます。飲食店舗のメニュー写真などに最適で、ぜひご利用ください。
「並べて壁面取付をした状態で前面からのメディア交換が可能です。」

ＬＥＤライトパネルＢ0G(1490×1064)

1200φ丸柱にＬＥＤライトモジュール曲加工
名古屋東急イン(1190×820-L2113-4S8-BOW)

LEDライトパネル800×800

LEDライトパネル600×600京都河原町

LEDライトシート2263×1045 橿原ロイヤル

LEDライトパネル 772×700 フードコート

弊社のＬＥＤライトパネルの特徴は、板面全体の輝度均一度です。中央部分を若干明るい目に設定した導光板パターンを使用しております。ＬＥＤチップの寿命は50,000時間程度です。24時間点灯でも約6年間使用出来ます。
弊社のＬＥＤライトパネル特注製品は、購入者のご希望に合わせたサイズ製作、ＬＥＤチップの色温度、配線取り出し方法の指定など、1台づつの図面製作、見積作成を行っております。安心してお申し付けください。
ＬＥＤライトパネルのスナップ式アルミフレーム（SFR23/SFR28/LF34HRタイプ）はコーナー部分をラウンド処理した四方跳ね上げ式、メディア交換が簡単で、コーナー部分の安全面に配慮した製品です。
LEDチップは（昼光色）色温度6000K（標準白色）：（昼白色）色温度5000K：（白色）色温度4300K：（電球色）色温度3000K：のほかに、ＲＧＢチップ（フルカラー）があります。

ＬＥＤライトモジュール

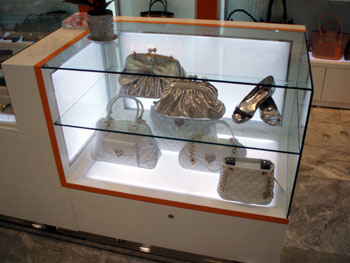

ケース照明用

ＬＥＤライトシート
扇型照明用

ＬＥＤライトパネルＲ型（柱巻用）
R=610 W=800 H=1200 点灯テスト

スナップ式アルミフレーム（イラスト）

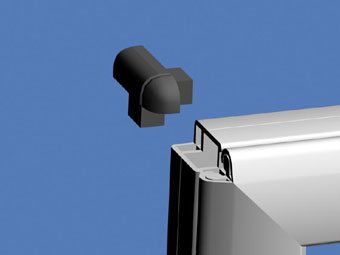

安全面に配慮した、コーナー部分のラウンド処理

LEDライトパネルA3Gサイズ

フレーム断面図へコーナー部分ラウンド処理

ＬＥＤライトパネルＡ４Ｇスタンド

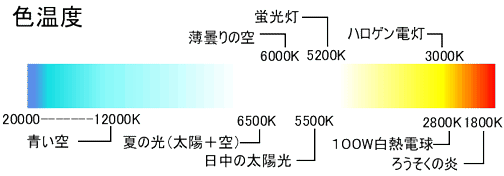

色温度（Color Temperature）

色温度は黒体を加熱したときの色と比較して同じ色の黒体の温度で表示されるものです。
太陽の色や空の色は朝日から夕陽と色が変化しますが、この色は黒体を過熱したときの色に一致していることから、それぞれの色が黒体の出す色と同じになったときの黒体の温度によって、色の温度で表現し、色温度と呼びます。色温度は単位として、絶対温度（K）「ケルビン」で表示されます。

カラーチャート

ＬＥＤライトパネル種類別仕様寸法

（図面はＰＤＦファイルです。ご自由にお使い下さい。)ＬＥＤライトパネル価格表はこちらです。
＊検査用としてLEDライトパネルをご使用される場合は別途、拡散板をご購入いただきまして、
前面のトーメイアクリルと取り替えてご使用下さい。

下記一覧は抜粋です。LED図面を参照ください


標準型（コーナーラウンド処理仕様）SFR23型：フレーム色（ｱﾙﾐｼﾙﾊﾞｰ/黒色/ｸﾛｰﾑ）
屋内用SFR23 標準型(品番）	外寸	メディア	内寸	厚み	LED	重量	照度	消費電力	SFR23図面
屋内用SFR23 標準型(品番）	外寸	メディア	内寸	厚み	LED	重量	LUX	消費電力	標準	壁付
A0G-L2113-SFR23	875×1223	841×1189	829×1177	24	174	14.0kg	3500	42W	A0G	A0GR
A1G-L2116-SFR23	628×875	594×841	582×829	24	96	7.6kg	4000	23W	A1G	A1GR
A2G-L2116-SFR23	454×628	420×594	408×582	24	48	4.4kg	4000	12W	A2G	A2GR
A3G-L1116-SFR23	331×454	297×420	285×408	24	24	2.2kg	3300	6W	A3G	A3GR
A4G-L1116-SFR23	244×331	210×297	198×285	24	12	1.5kg	3500	3W	A4G	A4GR
B0G-L2113-SFR23	1064×1490	1030×1456	1018×1444	24	216	20.0kg	3000	52W	B0G	B0GR
B1G-L2113-SFR23	762×1064	728×1030	716×1018	24	150	10.9kg	4000	36W	B1G	B1GR
B2G-L2113-SFR23	549×762	515×728	503×716	24	72	6.1kg	4000	17W	B2G	B2GR
B3G-L1113-SFR23	398×549	364×515	352×503	24	36	3.6kg	4000	9W	B3G	B3GR
B4G-L1113-SFR23	291×398	257×364	245×352	24	18	2.3kg	3500	5W	B4G	B4GR
B5G-L1116-SFR23	216×291	182×257	170×245	24	9	1.4kg	3500	2W	B5G	B5GR
900*300-L1116-SFR23	900×300	868×268	854×254	24	51	2.4kg	3500	12W	900*300	9030R
1200*300-L1116-SFR23	1200×300	1168×268	1154×254	24	69	3.1kg	3500	17W	1200*300	1230R
1500*300-L1116-SFR23	1500×300	1468×268	1454×254	24	87	3.8kg	3500	21W	1500*300	1530R
1800*300-L1116-SFR23	1800×300	1768×268	1754×254	24	105	4.5kg	3500	25W	1800*300	1830R
1200*800-L2113-SFR23	800×1200	768×1168	754×1154	24	174	15.0kg	3500	42W	1200*800	1280R
1200*900-L2113-SFR23	900×1200	868×1168	854×1154	24	174	16.6kg	3000	42W	1200*900	1290R
1800*900-L2113-SFR23	900×1800	868×1768	854×1754	24	264	24.8kg	3000	63W	1800*900	1890R

新型（コーナーラウンド処理仕様 SFR28型：フレーム色（ｱﾙﾐｼﾙﾊﾞｰ/黒色）　　　周囲4方向に取付穴を開けられます。（壁付に最適）
屋内用SFR28 壁付型(品番）	外寸	メディア	内寸	厚み	LED	重量	照度	消費電力	SFR28図面
屋内用SFR28 壁付型(品番）	外寸	メディア	内寸	厚み	LED	重量	LUX	消費電力	壁付
A0G-L2113-SFR28	875×1223	841×1189	819×1167	24	174	12.7kg	3500	42W	A0G-R
A1G-L2116-SFR28	628×875	594×841	572×819	24	96	7.0kg	4000	23W	A1G-R
A2G-L2116-SFR28	454×628	420×594	398×572	24	48	4.1kg	4000	12W	A2G-R
A3G-L1116-SFR28	331×454	297×420	275×398	24	24	2.6kg	3300	6W	A3G-R
A4G-L1116-SFR28	244×331	210×297	188×275	24	12	1.8kg	3500	3W	A4G-R
B0G-L2113-SFR28	1064×1490	1030×1456	1008×1434	24	216	18.3kg	3000	52W	B0G-R
B1G-L2113-SFR28	762×1064	728×1030	706×1008	24	150	9.9kg	4000	36W	B1G-R
B2G-L2113-SFR28	549×762	515×728	493×706	24	72	5.6kg	4000	17W	B2G-R
B3G-L1113-SFR28	398×549	364×515	342×493	24	36	3.4kg	3500	9W	B3G-R
B4G-L1113-SFR28	291×398	257×364	235×577	24	18	2.2kg	3500	4W	B4G-R
1800*900-L2113-SFR28	1800×900	1766×866	1744×844	24	264	24.4kg	3000	63W	1800*900-SFR28
1000*1000-L2113-SFR28	1000×1000	966×966	944×944	24	144	12.9kg	2600	35W	1000*1000-SFR28
1800*1000-L2113-SFR28	1800×1000	1766×966	1744×944	24	264	24.4kg	2600	63W	1800*1000-SFR28
2000*1000-L2113-SFR28	2000×1000	1966×966	1944×944	24	294	27.1kg	2600	86W	2000*1000-SFR28
1100*1100-L2113-SFR28	1100×1100	1066×1066	1044×1044	24	156	15.6kg	2400	37W	1100*1100-SFR28
1200*1200-L2113-SFR28	1200×1200	1166×1166	1144×1144	24	174	18.6kg	2100	42W	1200*1200-SFR28
1500*1200-L2113-SFR28	1500×1200	1466×1166	1444×1144	24	216	23.8kg	2100	52W	1500*1200-SFR28
1800*1200-L2113-SFR28	1800×1200	1766×1166	1744×1144	24	264	29.3kg	2100	63W	1800*1200-SFR28
2100*1200-L2113-SFR28	2100×1200	2066×1166	2044×1144	24	306	31.2kg	2100	73W	2100*1200-SFR28
2400*1200-L2113-SFR28	2400×1200	2366×1166	2344×1144	24	354	35.6kg	2100	85W	2400*1200-SFR28


ＡＣアダプター内蔵式　ＬＦ３１Ｈ型：アルミミガキ（クローム）仕上げ
屋内用LF31H クローム（品番）	外寸	メディア	内寸	厚み	LED	重量	照度	消費電力	LF31H図面
屋内用LF31H クローム（品番）	外寸	メディア	内寸	厚み	LED	重量	ＬＵＸ	消費電力	標準	壁付
A0G-L2113-LF31H	871×1219	852×1200	829×1177	31	174	15.3kg	3500	42W	A0G-LF31	A0GLF31R
A1G-L2116-LF31H	624×871	603×852	582×829	31	96	8.3kg	4000	23W	A1G-LF31	A1GLF31R
A2G-L2116-LF31H	450×624	431×605	408×582	31	48	5.0kg	4000	12W	A2G-LF31	A2GLF31R
A3G-L1116-LF31H	327×450	308×431	285×408	31	24	3.2kg	3300	6W	A3G-LF31	A3GLF31R
A4G-L1116-LF31H	240×327	221×308	198×285	31	12	2.1kg	3500	3W	A4G-LF31	A4GLF31R
B0G-L2113-LF31H	1060×1486	1041×1467	1018×1444	31	216	24.2kg	3000	52W	B0G-LF31	B0GLF31R
B1G-L2113-LF31H	758×1060	739×1041	716×1018	31	150	11.9kg	4000	36W	B1G-LF31	B1GLF31R
B2G-L2113-LF31H	545×758	526×739	503×716	31	72	6.6kg	4000	17W	B2G-LF31	B2GLF31R
B3G-L1113-LF31H	394×545	375×526	352×503	31	36	4.3kg	4000	9W	B3G-LF31	B3GLF31R
B4G-L1113-LF31H	287×394	268×375	245×352	31	18	2.7kg	3500	5W	B4G-LF31	B4GLF31R
B5G-L1116-LF31H	212×287	193×268	170×245	31	9	1.9kg	3500	2W	B5G-LF31	B5GLF31R

ＡＣアダプター内蔵式大型用フレーム　SF35型：フレーム色（ｱﾙﾐｼﾙﾊﾞｰ/黒色）
屋内用SF35 大型フレーム（品番）	外寸	メディア	内寸	厚み	LED	重量	照度	消費電力	SF35図面
屋内用SF35 大型フレーム（品番）	外寸	メディア	内寸	厚み	LED	重量	Lux	消費電力	標準	壁付
1200x800-L2113-SF35	800×1200	766×1166	730×1130	42	174	15.1kg	3500	42W	800*1200	812-35R
1200x900-L2113-SF35	900×1200	866×1166	830×1130	42	174	16.7kg	3000	42W	900*1200	912-35R
1800x900-L2113-SF35	900×1800	866×1766	830×1730	42	264	25.0kg	3000	63W	900*1800	918-35R
2400x900-L2113-SF35	900×2400	866×2366	830×2330	42	354	32.5kg	3000	85W	900*2400	924-35R
1000x1000-L2113-SF35	1000×1000	966×966	930×930	42	144	15.6kg	2600	35W	1000*1000	11-35R
1500x1000-L2113-SF35	1000×1500	966×1466	930×1430	42	222	22.7kg	2600	53W	1000*1500	115-35R
2000x1000-L2113-SF35	1000×2000	966×1966	930×1930	42	294	30.1kg	2600	71W	1000*2000	120-35R
1200x1200-L2113-SF35	1200×1200	1166×1166	1130×1130	42	174	21.5kg	2100	42W	1200*1200	1212-35R
1800x1200-L2113-SF35	1200×1800	1166×1766	1130×1730	42	264	32.1kg	2100	63W	1200*1800	1218-35R
2400x1200-L2113-SF35	1200×2400	1166×2366	1130×2330	42	354	41.8kg	2100	85W	1200*2400	1224-35R

ＡＣアダプター内蔵式　LF34H型：（コーナーラウンド処理仕様）フレーム色（ｱﾙﾐｼﾙﾊﾞｰ/黒色）
屋内用LF34HR ACｱﾀﾞﾌﾟﾀｰ内蔵	外寸	メディア	内寸	厚み	LED	重量	照度	消費電力	LF34H図面
屋内用LF34HR ACｱﾀﾞﾌﾟﾀｰ内蔵	外寸	メディア	内寸	厚み	LED	重量	Lux	消費電力	標準	壁付
A0G-L2116-LF34HR	871×1219	841×1189	829×1177	34	174	15.5kg	3500	42W	A0G-LF34	A0G-34R
A1G-L2116-LF34HR	624×871	594×841	582×829	34	96	8.4KG	4000	23W	A1G-LF34	A1G-34R
A2G-L2116-LF34HR	450×624	420×594	408×582	34	48	5.1KG	4000	12W	A2G-LF34	A2G-34R
A3G-L1116-LF34HR	327×450	297×420	285×408	34	24	3.2KG	3300	6W	A3G-LF34	A3G-34R
A4G-L1116-LF34HR	240×327	210×297	198×285	34	12	2.1kg	3500	3W	A4G-LF34	A4G-34R
B1G-L2113-LF34HR	758×1060	728×1030	716×1018	34	150	12.0KG	4000	36W	B1G-LF34	B1G-34R
B2G-L2113-LF34HR	545×758	515×728	503×716	34	72	6.7KG	4000	17W	B2G-LF34	B2G-34R
B3G-L1113-LF34HR	394×545	364×515	352×503	34	36	4.4KG	3500	9W	B3G-LF34	B3G-34R
B4G-L1113-LF34HR	287×394	257×364	245×352	34	18	2.7kg	3500	4W	B4G-LF34	B4G-34R

両面型　（コーナーラウンド処理仕様）　ＡＣアダプター内蔵可能式　(色：アルミシルバー色/黒色）
屋内用両面型 DFR50	外寸	メディア	内寸	幅	厚み	LED	重量	照度	消費電力	DFR50型
屋内用両面型 DFR50	外寸	メディア	内寸	幅	厚み	LED	重量	Lux	消費電力	DFR50型
A1G-L2116-DFR50	628×875	594×841	582×829	23	50	192	13.9kg	4000	46W	A1G-DFR
A2G-L2116-DFR50	454×628	420×594	408×582	23	50	96	7.9kg	4000	23W	A2G-DFR
A3G-L1116-DFR50	331×454	297×420	285×408	23	50	48	4.7kg	3300	12W	A3G-DFR
A4G-L1116-DFR50	244×331	210×297	198×285	23	50	24	3.0kg	3500	6W	A4G-DFR
B1G-L2113-DFR50	762×1064	728×1030	716×1018	23	50	300	19.9kg	4000	72W	B1G-DFR
B2G-L2113-DFR50	549×762	515×728	503×716	23	50	144	11.0.kg	4000	35W	B2G-DFR
B3G-L2113-DFR50	398×549	364×515	352×503	23	50	72	6.4kg	4000	17W	B3G-DFR
B4G-L2113-DFR50	291×398	257×364	245×352	23	50	36	3.9kg	3500	9W	B4G-DFR

モジュール８Ｔ	外寸		内寸	厚み	LED	重量	照度	消費電力	４S8図面
モジュール８Ｔ	外寸		内寸	厚み	LED	重量	Lux	消費電力	４S8図面
1800*1000-L2113-4S8	1800×1000		1773×973	8	264	14.5kg	2600	63W	1800*1000
1200*800-L2113-4S8	1200×800		1173×973	8	174	7.8kg	3000	42W	1200*800
1000*700-L2113-4S8	1000×700		973×973	8	144	5.8kg	3600	35W	1000*700
A1-L2116-4S8	841×594		814×567	8	96	3.9kg	4000	23W	A1-4S8
600*600-L2116-4S8	600×600		573×573	8	66	3.1kg	2700	16W	600*600-4S8
B2-L2113-4S8	728×515		701×488	8	66	3.2kg	4000	16W	B2-4S8
700*500-L2116-4S8	700×500		673×473	8	78	3.0kg	4000	19W	700*500-4S8
500*500-L2116-4S8	500×500		473×473	8	54	2.2kg	4000	13W	500*500-4S8
A2-L2116-4S8	594×420		567×393	8	48	2.0kg	4000	12W	A2-4S8
400*600-L2116-4S8	400×600		373×573	8	42	2.1kg	3600	10W	400*600-4S8
B3-L1113-4S8	515×364		488×337	8	33	1.5kg	3500	8W	B3-4S8
2400*400-L1113-4S8	2400×400		2373×373	8	177		3000	42W	2400*400-4S8
2100*400-L1113-4S8	2100×400		2073×373	8	153		3000	37W	2100*400-4S8
1800*400-L1113-4S8	1800×400		1773×373	8	132		3000	32W	1800*400-4S8
1500*400-L1113-4S8	1500×400		1473×373	8	108		3000	26W	1500*400-4S8
1200*400-L1113-4S8	1200×400		1173×373	8	87		3000	21W	1200*400-4S8
2400*300-L1116-4S8	2400×300		2373×273	8	141		3500	34W	2400*300-4S8
2100*300-L1116-4S8	2100×300		2073×273	8	123		3500	30W	2100*300-4S8
1800*300-L1116-4S8	1800×300		1773×273	8	105		3500	25W	1800*300-4S8
1500*300-L1116-4S8	1500×300		1473×273	8	87	3.8kg	3500	21W	1500*300-4S8
1200*300-L1116-4S8	1200×300		11733×273	8	69	3.1kg	3500	17W	1200*300-4S8
A3-L1116-4S8	420×297		393×270	8	24	1.1kg	3300	6W	A3-4S8
A4-L1116-4S8	297×210		270×183	8	12	0.6kg	3500	3W	A4-4S8

モジュール10Ｔ	外寸		内寸	厚み	LED	重量	照度	消費電力	4S10-LDP図面
モジュール10Ｔ	外寸		内寸	厚み	LED	重量	Lux	消費電力	4S10-LDP図面
1800*1000-L2113-4S10-LDP	1800×1000		1773×973	10	264	14.5kg	2600	63W	1800*1000
1200*800-L2113-4S10-LDP	1200×800		1173×773	10	174	7.8kg	3000	42W	1200*800
1000*700-L2113-4S10-LDP	1000×700		973×673	10	144	5.8kg	4000	35W	1000*700
600*600-L2116-4S10-LDP	600×600		573×573	10	66	3.1kg	3600	16W	600*600
700*500-L2116-4S10-LDP	700×500		673×473	10	78	3.0kg	4000	19W	700*500
500*500-L2116-4S10-LDP	500×500		473×473	10	54	2.2kg	4000	13W	500*500
400*600-L2116-4S10-LDP	400×600		373×573	10	42	2.1kg	3600	10W	400*600
1500*300-L2116-4S10-LDP	1500×300		1473×273	10	87	3.8kg	3500	21W	1500*300
1200*300-L2116-4S10-LDP	1200×300		1173×273	10	69	3.1kg	3500	17W	1200*300

モジュール8Ｔ両面	外寸		内寸	厚み	LED	重量	照度	消費電力	4D8図面
モジュール8Ｔ両面	外寸		内寸	厚み	LED	重量	Lux	消費電力	4D8図面
850*570-L2116-4D8	570×850		543×823	8	96	4.2kg	2400	23W	A1-4D8
B2-L2113-4D8	515×728		488×701	8	72	3.2kg	2500	17W	B2-4D8
A2-L2116-4D8	420×594		393×567	8	48	2.2kg	2400	12W	A2-4D8
B3-L1113-4D8	364×515		337×488	8	36	1.7kg	2500	9W	B3-4D8
A3-L1116-4D8	297×420		270×393	8	24	1.3kg	2400	6W	A3-4D8
A4-L1116-4D8	210×297		183×270	8	12	0.7kg	2400	3W	A4-4D8

LED chip：昼光色（標準白色）6000K：昼光色5000K：白色4300K：電球色3000Kを使用。演色性Ｒａ80以上。
色温度5000K：4300K：3000Kのチップは13.3mmピッチの一手となります。
モジュールタイプ、シートタイプは（厚み片面8.5mm：10.5mm（LDP）：両面8.5ｍｍ）
パネルタイプは前面４方開閉羽根式アルミフレームです。　メディア取替方法・壁取付方法
パネルタイプのフレーム色はアルミシルバー及びブラック。
ACアダプター内蔵型 (片面型）：フレーム21mm幅/厚31mm/34mm：幅35mm/厚42mm （両面型）：フレーム23mm幅/厚50mm
製作可能サイズ200mm×200mm～1200mm×2400mmとなります。
（特注仕様）

サイズの特注・・・200mm×200mm～1200mm×2400mm
輝度の特注（輝度ＵＰ型）・・・最大10000～20000Lux（Ａ４サイズ）。サイズにより最大照度は異なります。
納期は受注後２週間程度

＜注意＞

※弊社のＬＥＤライトパネルは導光板を使用しておりますので、光制御のためにDotパターン印刷及びV-Cuttingを導光板に施しています。点灯時に模様のように見えますが、故障ではありません。
※フイルムメディアを使用せずに検査用などの平面光源としてご使用の場合には、LDP仕様（乳半拡散板仕様）もございます。

※ＬＥＤライトパネルはＡＣアダプターなど全てセットしております。
※電源に付きましてはA0サイズまではＡＣアダプター仕様です。大型（Ｂ０以上）に付きましては電源装置仕様としております。。
※特注品（サイズ＆輝度・枠シート貼）の価格については、メール及びFAXにてお問い合わせ下さい。
※その他のお問い合わせにつきましてはメール又はＦＡＸにてお願いいたします。
